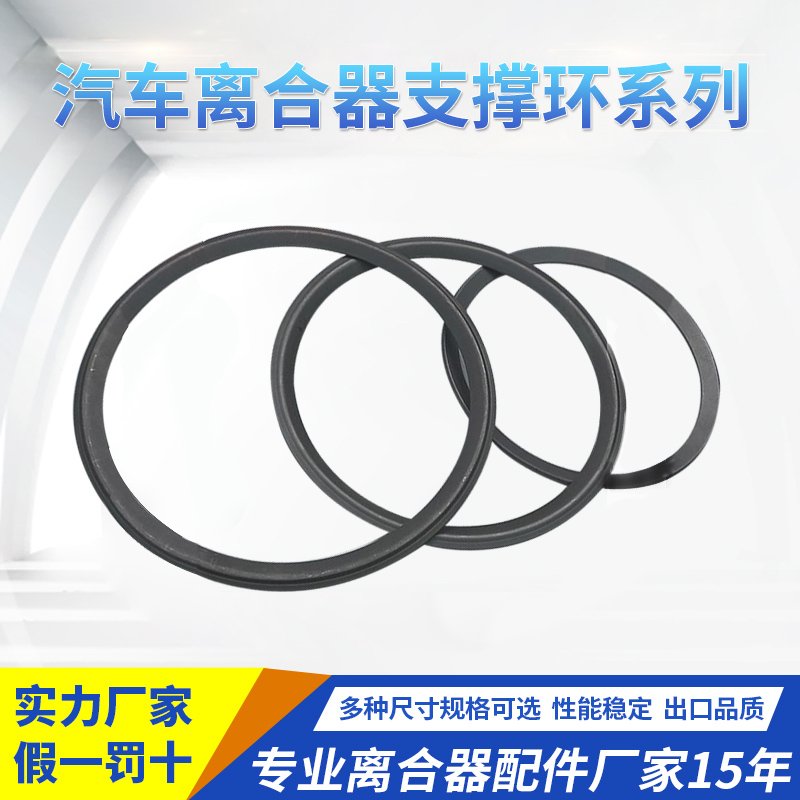

乘用車支撐環

作用原理：蝶形支承環在輕型汽車離合器蓋總成上應用普遍，是因?yàn)榈沃С协h(huán)在離合器蓋總成上有兩個基本功能：1、膜片的支點，2、使蓋、膜片通過支承環能緊壓在一起，防止支承環的旋轉。同時具有在蓋、膜片、支承環磨損后能起到補償作用。所以蝶形支承環的力值的大小及其補償能力多少是決定壓板總成離合器性能的重要參數之一。

13067819693

產品詳情

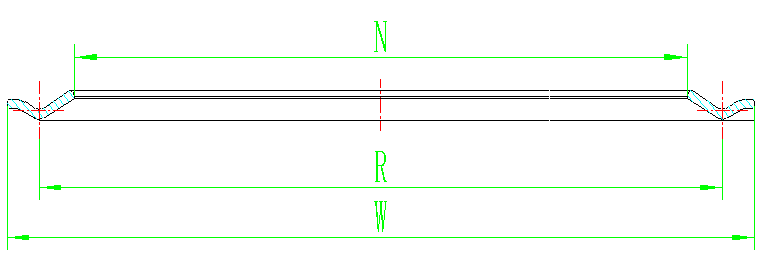

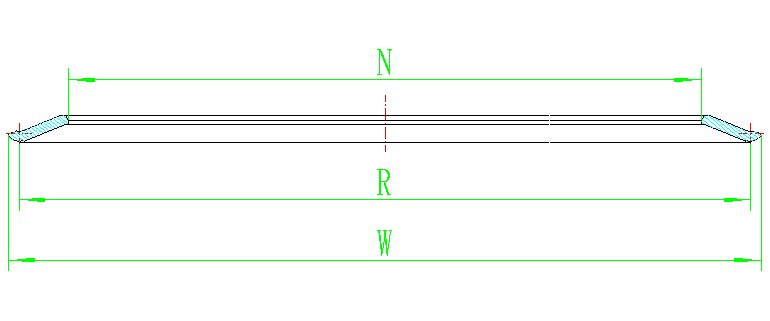

　　1、產品規格

八型	V 型

	代號	厚度	內徑N	Ｒ徑	高度
八型	810	1.7			5±0.3
	820	1.7	φ152.1+0.4	φ167±0.3	5±0.3
	822	1.7	φ151+0.4	φ167±0.3	5±0.3
	825	1.7	φ148.2+0.4	φ163.5±0.3	5±0.3
	830	1.7	φ146.2+0.4	φ161±0.3	5±0.3
	838	1.7	φ136+0.4	φ150±0.3	4.9±0.3
	840	1.7	φ135.2+0.4	φ150±0.3	4.9±0.3
	845	1.7	φ134.5+0.4	φ150±0.3	4.9±0.3
	850	1.7	φ127.5+0.4	φ142.5±0.3	4.75±0.3
	855	1.7	φ126.5+0.4	φ142.5±0.3	4.75±0.3
	860	1.7	φ120+0.4	φ135±0.3	4.75±0.3
	870	1.5	φ115+0.4	φ127.2±0.3	4.5±0.3
	875	1.5	φ114+0.4	φ127±0.3	4.5±0.3
	878	1.5	φ113+0.4	φ125±0.3	4.5±0.3
	880	1.5	φ112+0.4	φ124±0.3	4.5±0.3
V 型	V10	1.5	φ161.5+0.4	φ176.5±0.3	4.5±0.3
	V30	1.5	φ146.2+0.4	φ161±0.3	4.5±0.3
	V40	1.5	φ135.2+0.4	φ150±0.3	4.5±0.3
	V50	1.5	φ127.5+0.4	φ142.5±0.3	4.5±0.3
	V60	1.5	φ120+0.4	φ135±0.3	4.5±0.3
	V78	1.5	φ113+0.4	φ125±0.3	4.5±0.3

　　2、測試曲線

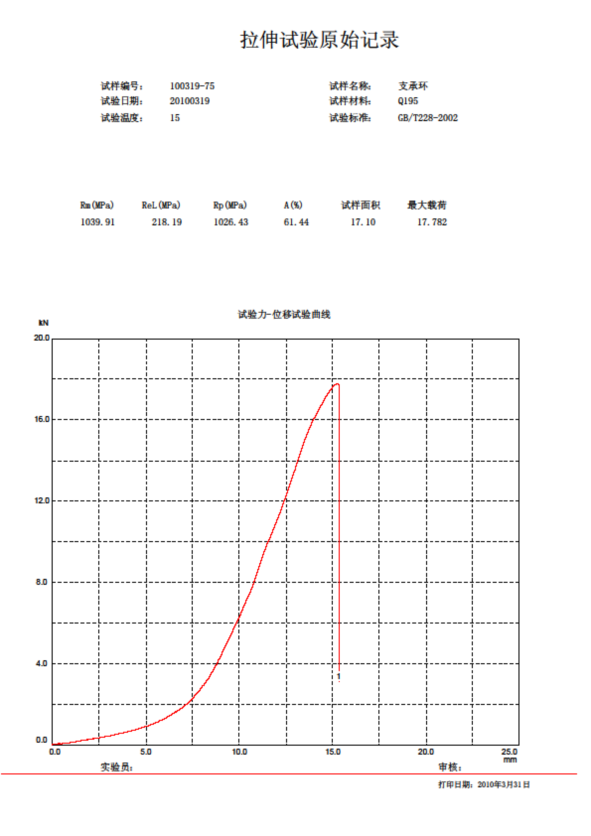

拉伸試驗	支承環性能檢測報告

　　總成100萬次疲勞前后數據對比檢測報告

　　報告編號：20150114-02

序號	檢測項目	標準要求	樣品序號	檢測結果	單項結論	備注
1	外觀質量	離合器應清潔，各金屬件須經防銹處理，壓盤表面允許涂防銹劑。	001	符合	/	/
2	蓋總成分離指安裝高度及分離指端面跳動量	分離指安裝高度 （23.50±1.00）mm	001	22.50	/	/
2	蓋總成分離指安裝高度及分離指端面跳動量	分離指端面跳動量 ≤	001	0.59	/	/
3	蓋總成分離特性（分離行程：）	分離行程時 分離力點分離力(N) （實測值）	001	867	/	/
		最大分離力(N) （實測值）	001	880	/
		壓盤最小升程 ≥	001	1.74	/
		壓盤傾斜量 ≤	001	0.17	/
4	蓋總成負荷特性（工作點：）	蓋總成工作壓緊力(N) （2350±188）N	001	2211	/	/
5	蓋總成靜態分離耐久性試驗	試驗后：工作壓緊力（N）（實測值）	001	2157	/	/
		試驗后：最大分離力（N）（實測值）	001	860	/
		試驗后：壓盤最小升程（實測值）	001	1.70	/
		工作壓緊力比 ≥90%	001	97.56%	/
		最大分離力變化量比 ≤15%	001	2.27%	/
		壓盤升程比 ≥90%	001	97.70%	/
		試驗后樣品狀態：任何零件不得失效	001	完好	/

　　用普通材料(08F)生產出的支承環在力值的大小及補償?shù)哪芰Ψ矫婊具_(dá)不到離合器的設計功能要求,以至在壓板總成在裝配時就失效或在裝配后在使用壽命上達不到要求。本公司生產的支承環在原材料上經過特殊的冷擠壓處理工藝，采用焊接、冷成型的工藝使產品達到各種尺寸。在力值的大小及在補償能力上都能滿足各種輕型壓板總成的要求。安裝到離合器蓋總成上,經100萬次靜態分離耐久疲勞試驗，產品性能完全符合國家汽車行業標準QC/T25-2004的規定要求。同時進行了焊接可靠性試驗：焊接處金相組織的分析，抗拉強度實驗。實驗結果表明焊接質量可靠、抗拉性能優良。

　　由于使用的是焊接工藝，為了消除客戶對焊接可靠性的顧慮，本廠對產品進行了焊接處金相組織的分析，并將產品進行了抗拉實驗。結果表明焊接、拉伸性能良好。以下的報告表明(用鈴木產品為例)。

　　金相檢測報告

序號

檢測項目

技術要求

樣品序號

檢測結果

單項

結論

金相組織

焊接組織：板條狀馬氏體+鐵素體

無明顯焊接缺陷。

顯微硬度

280HV0.2

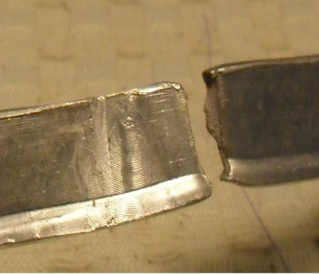

金相組織圖	抗拉后斷裂不在焊接處
